Kategorie:

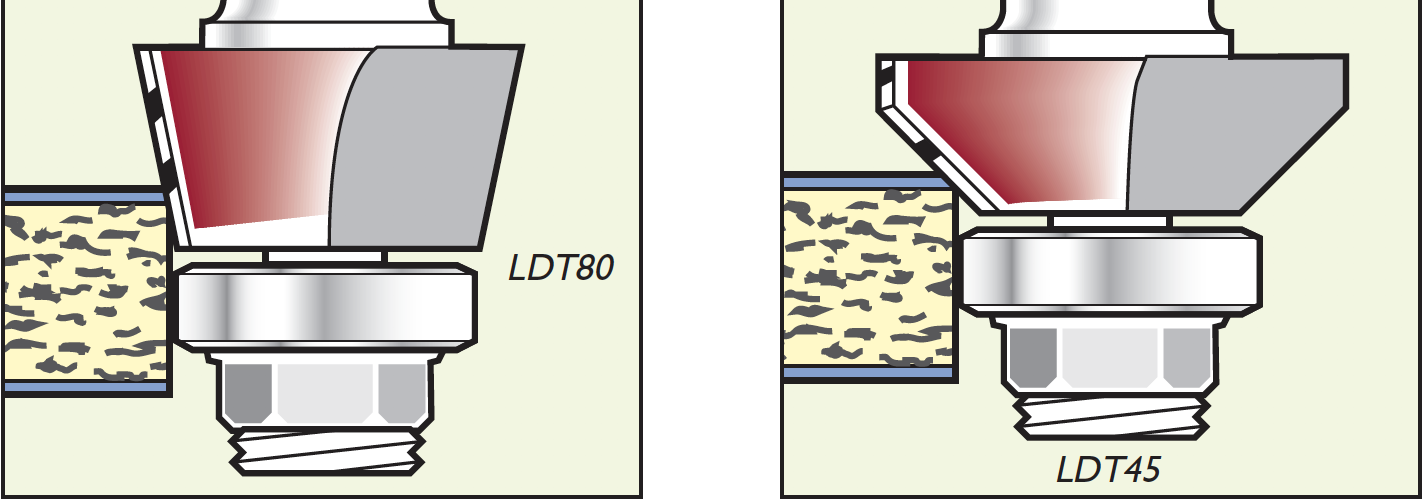

- Frézovací segmenty se používají v kombinaci s upínacími trny LDTA s vodícím ložiskem.
| Obj. č. | Z | D (mm) | α | L (mm) | d (mm) |
|
LDT22-6.35 |
3 |
21 |
68° |
9 |
6,35 |
|
LDT30-6.35 |
3 |
25 |
60° |
9 |
6,35 |
|
LDT45-6.35 |
3 |
36 |
45° |
10 |
6,35 |
|
LDT80-6.35 |
3 |
19 |
80° |
10 |
6,35 |
|

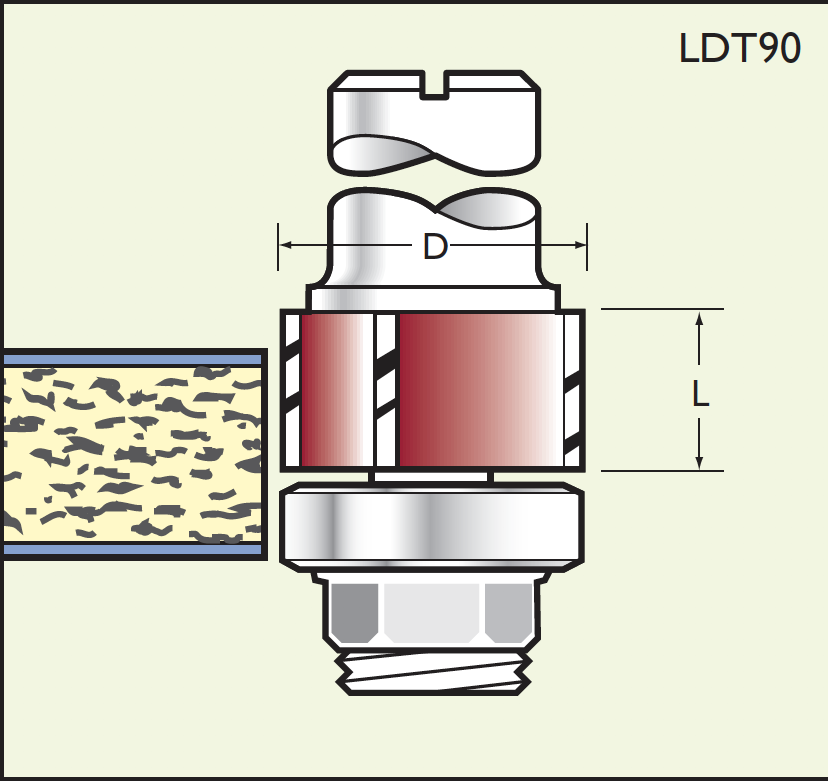

LDT90-6.35 |
3 |
16 |
90° |
10 |
6,35 |

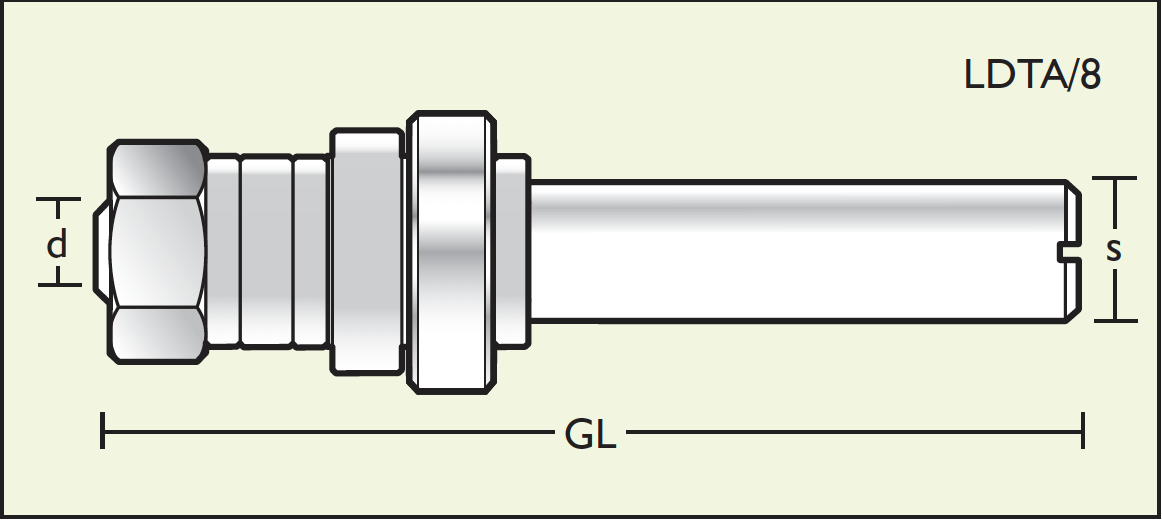

Upínací trny
| Obj. č. | d (mm) | GL (mm) | S (mm) |
|
LDTA/6 |
6.35 |
57 |
6 |
|
LDTA/8 |
6.35 |
57 |
8 |
|
LDTA/12 |
6.35 |
57 |
12 |
Příslušenství / Náhradní díly
| D (mm) | d (mm) | T (mm) | ||
|
B16 |
Ložisko |
12,7 |
6,35 |
6 |
Nejste si stoprocentně jistí, co zkratky v tabulkách znamenají? To není žádná ostuda! V legendě si můžete ověřit, zda jste si to mysleli správně, případně se vzdělat v ostatních zkratkách. Lepší se podívat, než objednat špatně.
