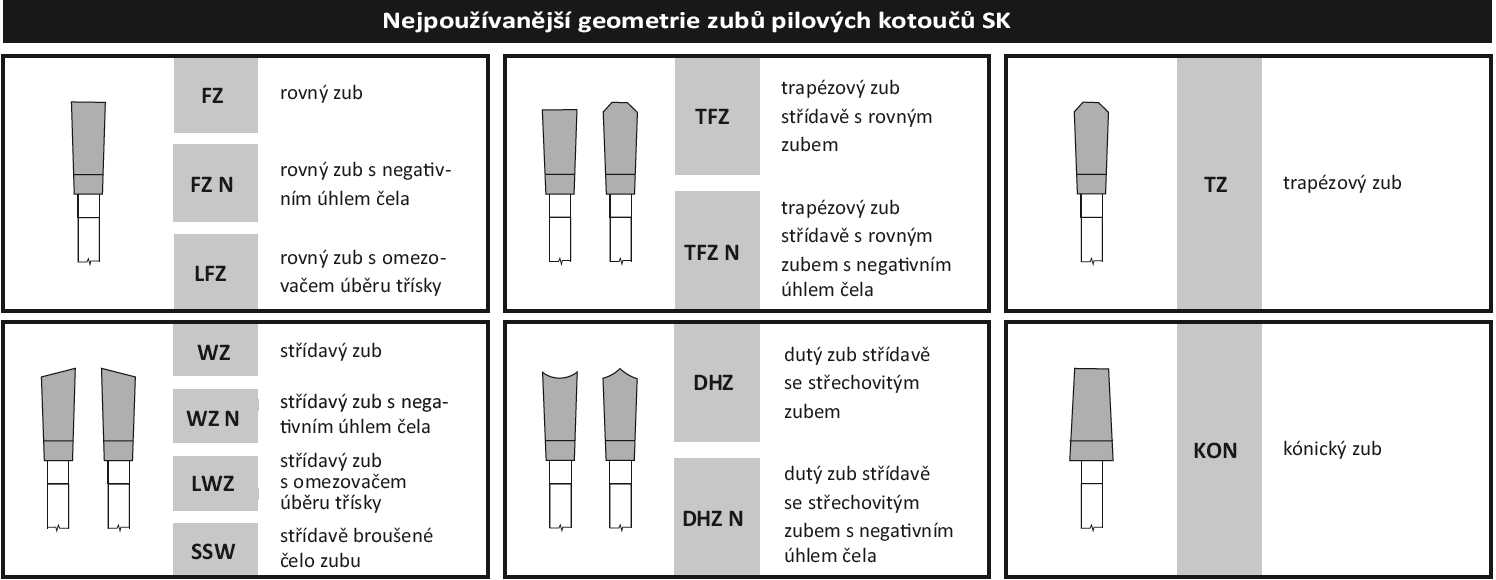

Nejpoužívanější geometrie zubu pilových kotoučů SK |
|
|
FZ |
rovný zub |
|
FZ N |
rovný zub s negativním úhlem čela |
|
LFZ |
rovný zub s omezovačem úběru třísky |
|
TFZ |
trapézový zub střídavě s rovným zubem |
|
TFZ N |
trapézový zub střídavě s rovným zubem s negativním úhlem čela |
|
TZ |
trapézový zub |
|
WZ |
střídavý zub |
|
WZ N |
střídavý zub s negativním úhlem čela |
|
LWZ |
střídavý zub s omezovačem úběru třísky |
|
SSW |
střídavě broušené čelo zubu |
|
DHZ |
dutý zub střídavě se střechovitým zubem |
|
DHZ N |
dutý zub střídavě se střechovitým zubem s negativním úhlem čela |
|
KON |
kónický zub |

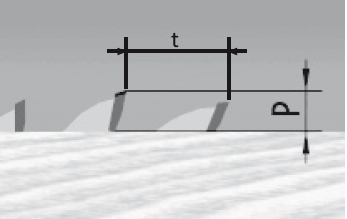

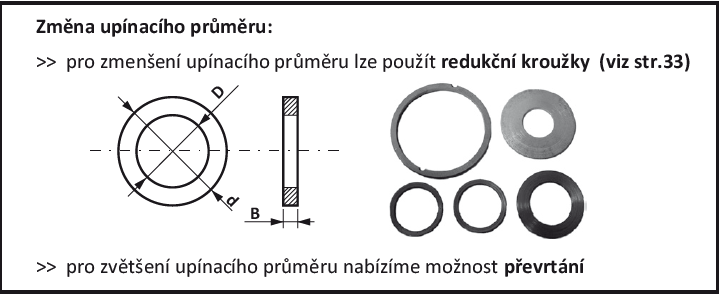

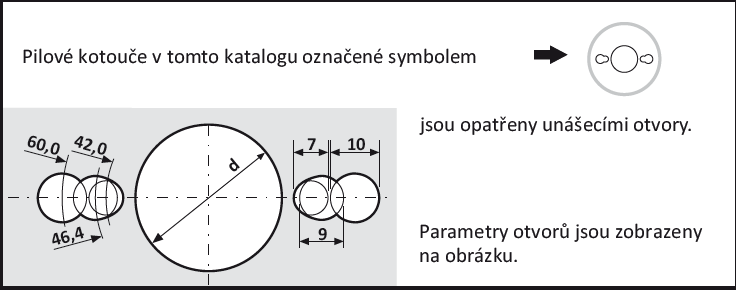

Seřízení pilového kotouče na stroji. Při instalaci pilového kotouče na hřídel stroje je nutné zkontrolovat jeho rovnoběžnost s výřezy stroje pro dosažení maximální kvality řezu. Po tomto seřízení zkontrolujte ustavení vodící lišty. Ta by měla mít na výstupní straně řezu vůli. aby se řezaný materiál nevzpříčil mezi tuto lištu a kotouč. Přesah zubů pilového kotouče nad řezaným materiálem je rovný výšce slinutého karbidu. (obr. 1)
Počet zubů v záběru se doporučuje mezi 2-3 zuby. (obr. 2)
Zde je uvedeno několik vzorců potřebných pro stanovení správných parametrů pilových kotoučů:
-
t = h x 1,45 / k
-
z = D x π / t
Tyto vzorce platí pro příčné řezání a řezání laminovaných materiálů.
Legenda: t [mm] – rozteč zubů; h [mm] – výška řezaného materiálu; k – počet zubu v záběru (2÷3) ; z – počet zubů ; D [mm] – průměr pilového kotouče
Následující tabulka uvádí otáčky v závislosti na průměru kotouče a řezných rychlostí . Otáčky odpovídající řezné rychlosti 100 m/s, jsou maximální dovolené otáčky výrobcem. Při překročení těchto otáček kotouč pozbývá svých vlastností a vzniká nebezpečí vážného zranění.
| Řezná rychlost vc [m/sec] -------- D (mm) |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Doporučené otáčky [1/min] | ||||||||||
| 100 | 1910 | 3820 | 5730 | 7640 | 9550 | 11460 | 13370 | 15280 | 17170 | 19100 |
| 150 | 1270 | 2550 | 3820 | 5100 | 6370 | 7640 | 8920 | 10190 | 11500 | 12730 |
| 200 | 960 | 1910 | 2870 | 3820 | 4780 | 5730 | 6690 | 7640 | 8600 | 9550 |
| 250 | 760 | 1530 | 2290 | 3060 | 3820 | 4590 | 5350 | 6110 | 6880 | 7640 |
| 300 | 640 | 1270 | 1910 | 2550 | 3180 | 3820 | 4460 | 5100 | 5740 | 6370 |
| 350 | 550 | 1090 | 1640 | 2180 | 2730 | 3280 | 3820 | 4370 | 4900 | 5460 |
| 400 | 480 | 960 | 1430 | 1910 | 2390 | 2870 | 3340 | 3820 | 4300 | 4780 |
| 450 | 430 | 850 | 1270 | 1700 | 2120 | 2550 | 2970 | 3400 | 3820 | 4250 |
| 500 | 380 | 760 | 1150 | 1530 | 1910 | 2290 | 2680 | 3060 | 3440 | 3820 |
| 550 | 350 | 690 | 1040 | 1390 | 1740 | 2090 | 2430 | 2780 | 3120 | 3470 |
| 600 | 320 | 640 | 960 | 1270 | 1590 | 1910 | 2230 | 2550 | 2880 | 3180 |
| 650 | 290 | 590 | 880 | 1180 | 1470 | 1760 | 2060 | 2350 | 2640 | 2940 |
| 700 | 270 | 550 | 820 | 1090 | 1360 | 1640 | 1910 | 2180 | 2450 | 2730 |
Doporučené hodnoty posuvu na zub
| Materiál | Posuv na zub sz [mm/zub] |
| Měkké dřevo (podélné řezání) | 0,20 - 0,30 |
| Měkké dřevo (příčné řezání) | 0,10 - 0,20 |
| Tvrdé dřevo | 0,06 - 0,15 |
| Dřevotříska | 0,10 - 0,25 |
| Překližka | 0,05 - 0,12 |
| Laminované desky | 0,05 - 0,10 |
| Neželezné kovy a plasty | 0,02 - 0,05 |
- vc = D x π x s / 1000 x 60
- s = sz x n x z / 1000
- n = 1000 x 60 x vc / D x π
Legenda: vc [m/s] – řezná rychlost ; D [mm] – průměr pilového kotouče; n [1/min] – doporučené otáčky; s [m/min] – posuv; z – počet zubů; sz [mm/zub] – posuv na zub
Nejste si stoprocentně jistí, co zkratky v tabulkách znamenají? To není žádná ostuda! V legendě si můžete ověřit, zda jste si to mysleli správně, případně se vzdělat v ostatních zkratkách. Lepší se podívat, než objednat špatně.
