Kategorie:
POUŽITÍ:
- k podélnému hoblování - dokončování masivního dřeva
- strojní posuv, MEC
- pro 4-stranné frézky a CNC obráběcí centra
TECHNICKÉ PARAMETRY:
- Provedení: pevnostní slitina hliníku Al, standardně osazeny hoblovacími noži HSS
- HW hoblovací nože na objednávku
OBRÁBĚNÝ MATERIÁL:
- tvrdé i měkké dřevo
PRACOVNÍ PODMÍNKY:
- n max :9 000 ot/min (podle typu)

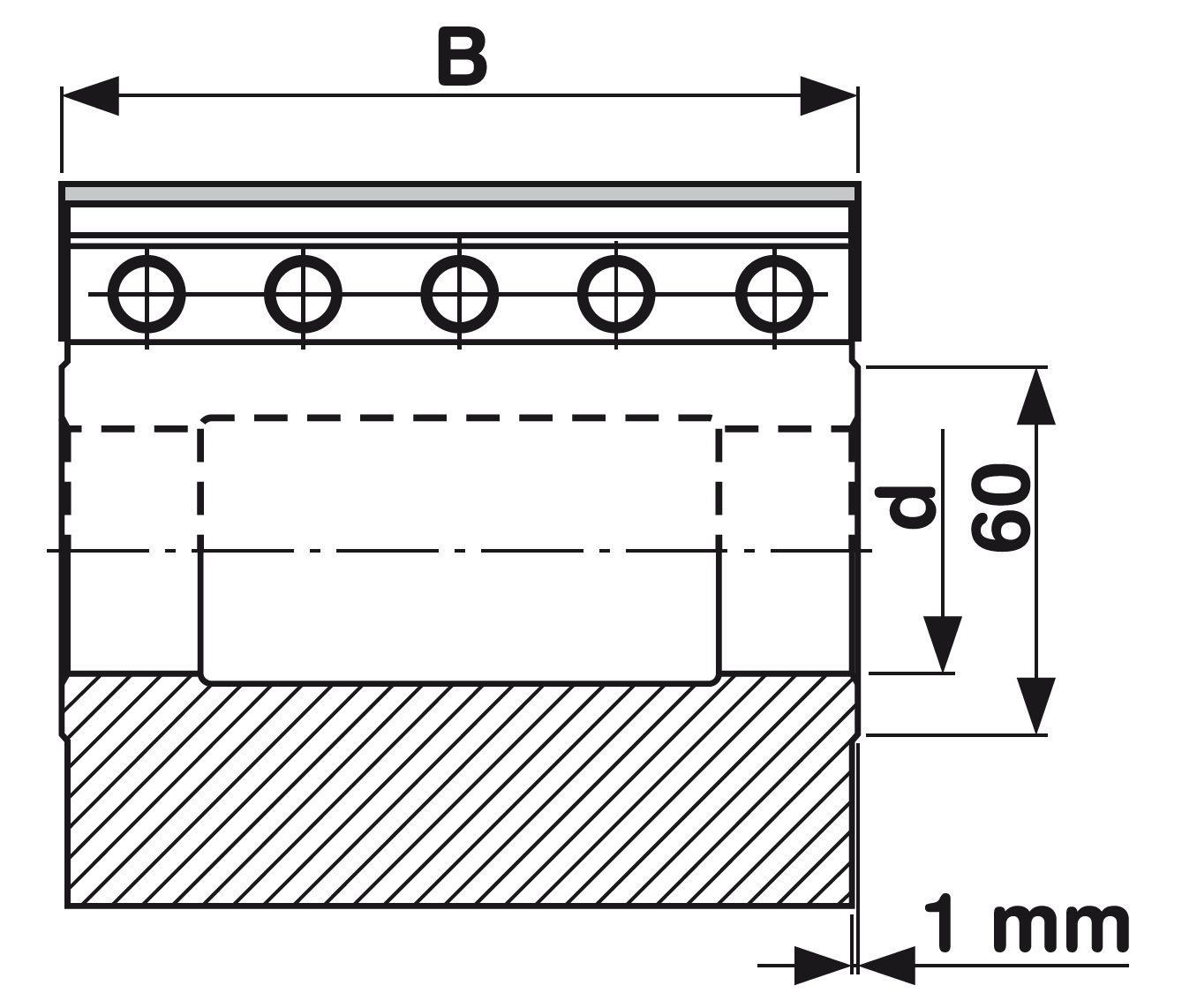

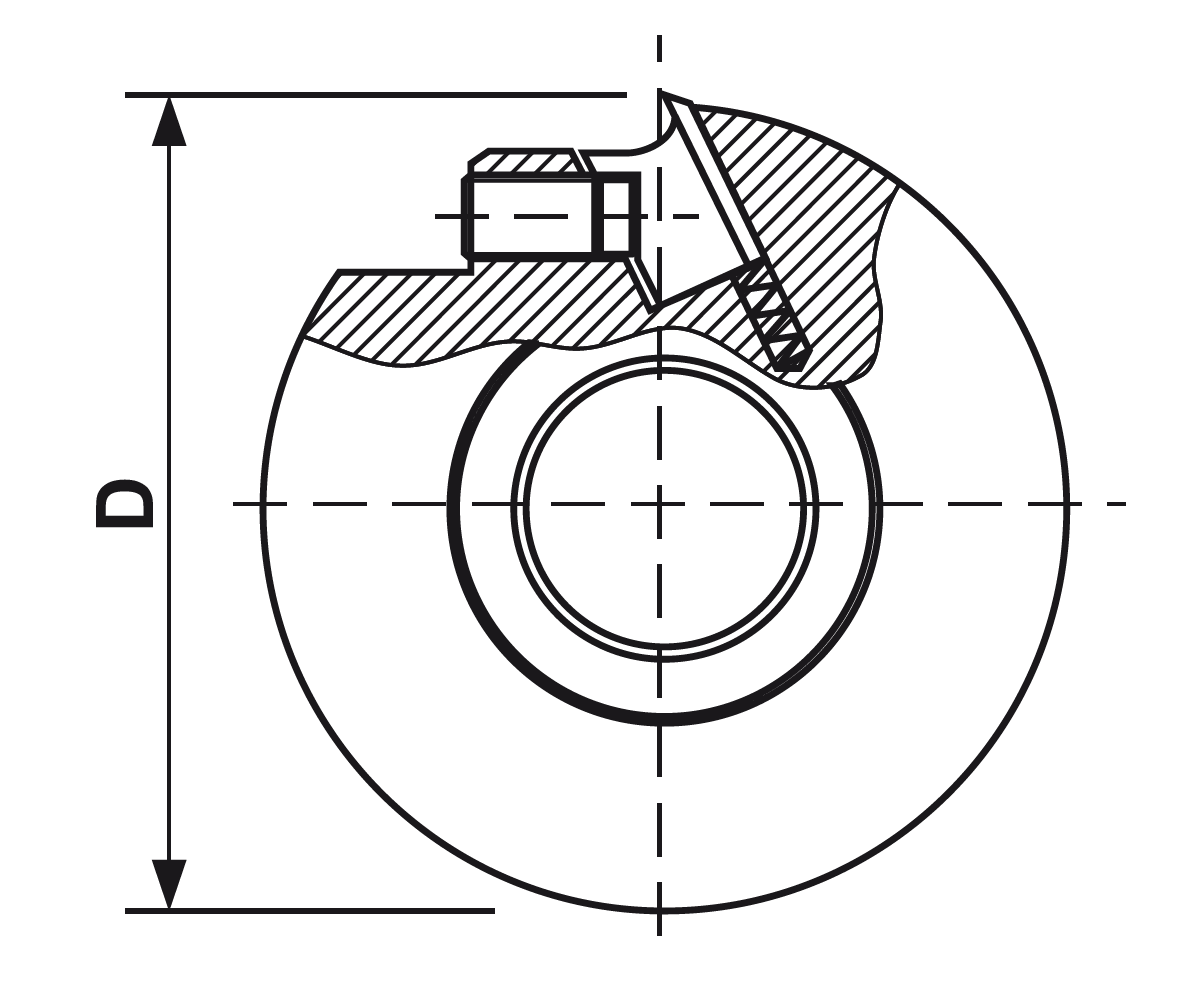

| D (mm) | B (mm) | d (mm) | z | Obj. č. |
| 120 | 130 | 40 | 4 |
5133 |
| 120 | 190 | 40 | 4 |
5133 |
| 125 | 130 | 40 | 4 |
5133 |
| 125 | 190 | 40 | 4 |
5133 |
| 125 | 230 | 40 | 4 |
5133 |
| 125 | 240 | 40 | 4 |
5133 |
Náhradní díly
| Obj. č. | Obj. č. | ||
|
Upínací klín 130 |
KD166 |
Pružina 5,8 x 25 |
Tk4 – 3599/2 |
|
Upínací klín 190 |
KD167 |
||
|
Upínací klín 230 |
KD177 |
Závitová vložka M12 x M 8 |
Tk4 – 3601 |
|
Upínací klín 240 |
KD217 |
||
|
Šroub M8 x 20 |
ČSN 021189 |
Klíč |
Imbus 6 |
Přislušenství
- Ustavovač hoblovacích nožů TK4-5853 je určen pro seřízení hoblovacích nožů v hoblovacích válcích 5133 o řezném průměru 125 mm, které jsou vybaveny bočními fi xačními otvory.
Nejste si stoprocentně jistí, co zkratky v tabulkách znamenají? To není žádná ostuda! V legendě si můžete ověřit, zda jste si to mysleli správně, případně se vzdělat v ostatních zkratkách. Lepší se podívat, než objednat špatně.
