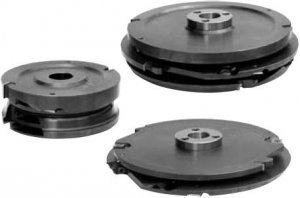

- Tyto VBD nástroje nahrazují starší typ s pájenými HSS noži.
- Profi lace a postup výroby obloukového vlysu zůstaly stejné.
- Použití m HW VBD vzrostla významně životnost břitů.
- Provedení:
- Z2, vyměnitelné břitové destičky HW.
- Hloubka čepování 90 mm, dodržují nulové linie.
- Vestavěné ložisko pro výrobu obloukových oken bez potřeby šablony.
Typ |
D (mm) |
B (mm) |
d (mm) |
Obj. č. |

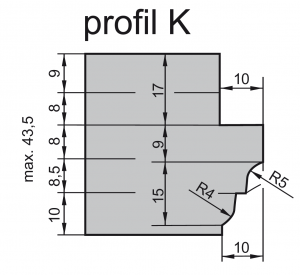

Křídlo profi lové „K“ žiletkové čep + rozpor |
250 |
50 |
30 |
530 01 501 |
profi l ložiskový |
150 |
50 |
30 |
530 01 502 |

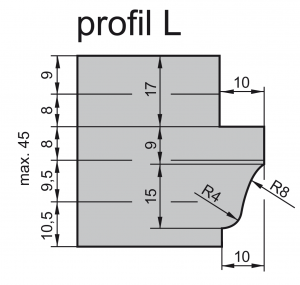

Křídlo profi lové „L“ žiletkové čep + rozpor |
250 |
50 |
30 |
530 02 501 |
profi l ložiskový |
150 |
50 |
30 |
530 02 502 |

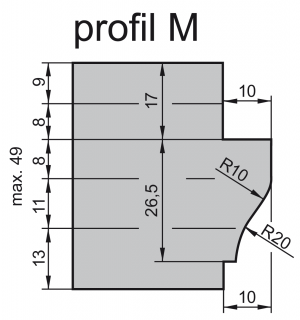

Křídlo profi lové „M“ žiletkové čep + rozpor |
250 |
50 |
30 |
530 03 501 |
profi l ložiskový |
150 |
50 |
30 |
530 03 502 |

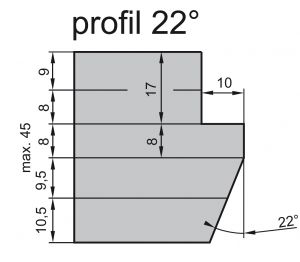

Křídlo profi lové „22°“ žiletkové čep+rozpor |
250 |
50 |
30 |
530 04 501 |
profi l ložiskový |
150 |
50 |
30 |
530 04 502 |
Doplňky: možnost rozšíření sady nástrojů - změna profilu - platí pro libovolný sériový profil |
