Kategorie:

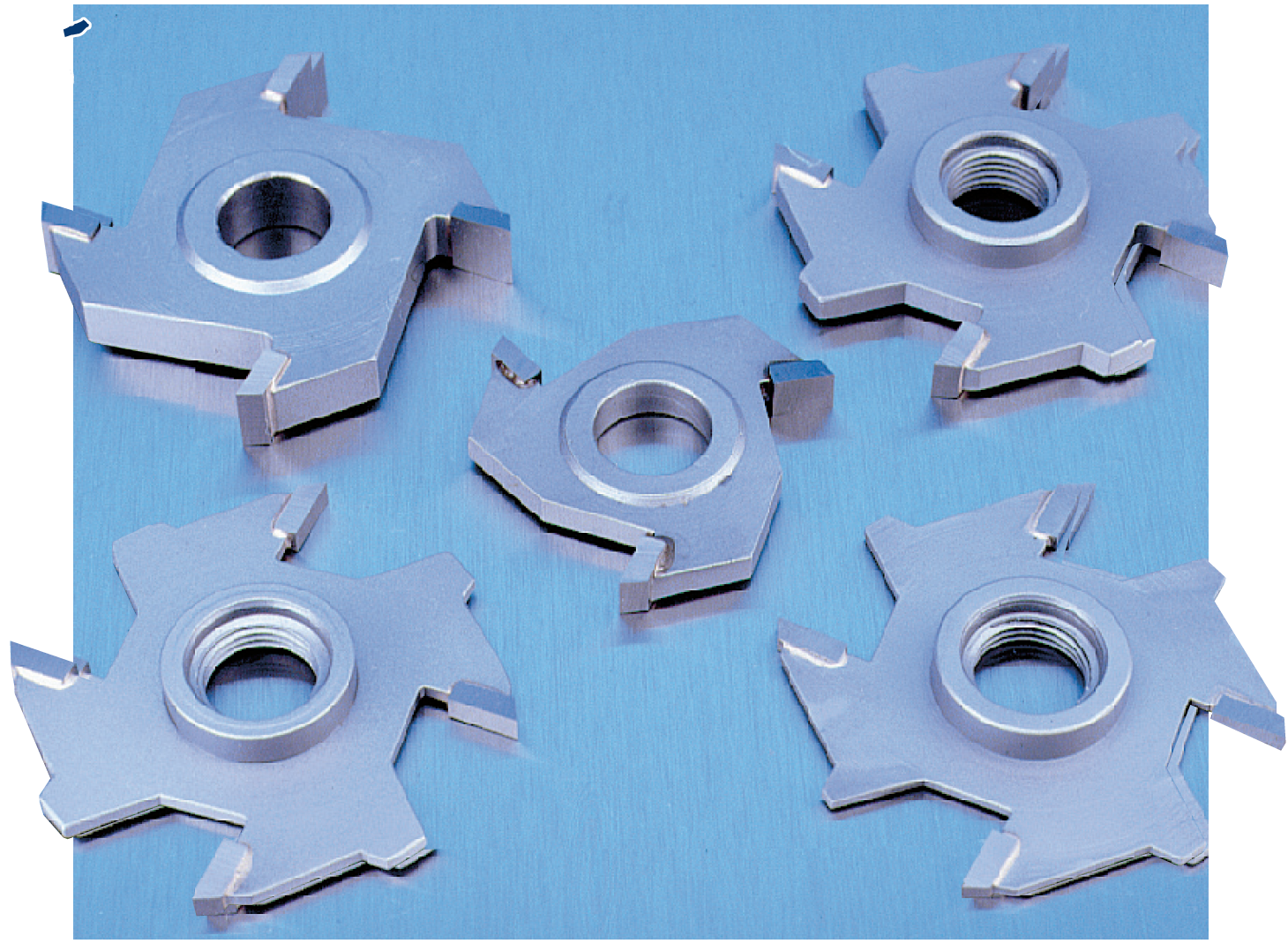

- Čtyři HW břity obrábějící drážku a boky.
- Pravořezné.
- Fréza drážkovací s vnitřním závitem.
- Dodávka bez upínacího trnu.
- Použití s upínacím trnem UGA.

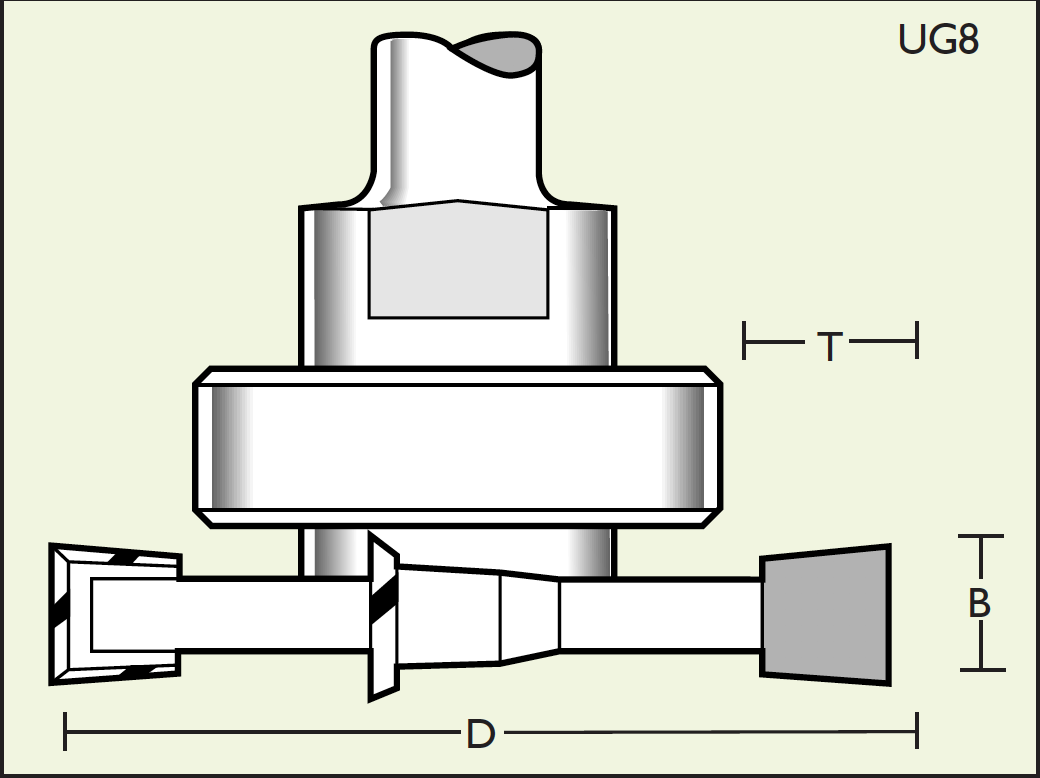

Obj. č. | D (mm) | B (mm) | Vrtání (mm) |
UG2-M12 | 50 | 2 | M12 |
UG2.5-M12 | 50 | 2,5 | M12 |
UG3-M12 | 50 | 3 | M12 |
UG4-M12 | 50 | 4 | M12 |
UG5-M12 | 50 | 5 | M12 |
UG6-M12 | 50 | 6 | M12 |
UG7-M12 | 50 | 7 | M12 |
UG8-M12 | 50 | 8 | M12 |
UG9.5-M12 | 50 | 9,5 | M12 |
UG10-M12 | 50 | 10 | M12 |
UG11-M12 | 50 | 11 | M12 |
UG15-M12 | 50 | 15 | M12 |
Upínací trny
Objednací číslo |
GL (mm) | d (mm) | S (mm) | |
UGA/12 |
k sadě bez vodicího ložiska |
66 |
M12 |
12 |
UGA-LR/12 |
k sadě s vodicího ložiska |
76 |
M12 |
12 |
Vodící ložiska
Obj. č. | D (mm) | d (mm) |
B21/12 | 21 | 12 |
B26/12 | 26 | 12 |
B28/12 | 28 | 12 |
B30/12 | 30 | 12 |
B32/12 | 32 | 12 |
B34/12 | 34 | 12 |
B36/12 | 36 | 12 |
B37/12 | 37 | 12 |
B42/12 | 42 | 12 |
