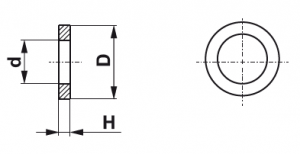

Podložka pod šroub 710056, 710057, 710058
| d (mm) | D (mm) | H (mm) |
Obj. č. |
||
| 6 | 9 | 1 | 710059 |

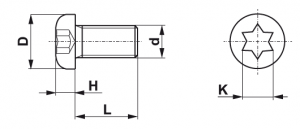

Šroub s půlkulatou hlavou a vnitřní hvězdičkou TORX
| d (mm) | D (mm) | L (mm) | H (mm) | K |
Obj. č. |
| M3,5x0,6 | 5,9 | 6 | 2,4 | TX15 | 710062 |
Šroub se zápustnou hlavou s dříkem a vnitřním šestihranem
| d (mm) | D (mm) | D1 (mm) | L (mm) | H |
K |
Obj. č. |
| M5x0,8 | 9,5 | 6 | 13,5 | 4,9 | 3 | 710076 |
Šroub s půlkulatou hlavou a vnitřní hvězdičkou TORX
| d (mm) | D (mm) | L (mm) | H (mm) | K |
Obj. č. |
| M4x0,7 | 7,5 | 10 | 2,3 | TX15 | 710063 |
| M5x0,8 | 8,8 | 8,5 | 1,8 | TX20 | 710064 |
| M5x0,8 | 8,9 | 10 | 2,1 | TX20 | 710086 |
| M6x0,5 | 8,9 | 4,8 | 1,7 | TX20 | 710065 |
| M6x1 | 9,8 | 10 | 2,6 | TX20 | 710066 |
| M6x1 | 9,8 | 12 | 2,6 | TX20 | 710067 |
| M6x1 | 9,8 | 14 | 2,6 | TX20 | 710068 |
| M6x1 | 9,8 | 16 | 2,6 | TX20 | 710069 |
| M6x1 | 9,8 | 20 | 2,6 | TX20 | 710070 |
| M6x1 | 9,8 | 25 | 2,6 | TX20 | 710071 |
| M6x1 | 9,8 | 30 | 2,6 | TX20 | 710072 |

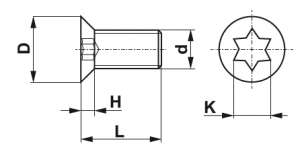

Šroub se zápustnou hlavou a vnitřní hvězdičkou TORX
Použití: v kombinaci se šrouby 710082, 710083, 710084 u o značených položek
| d (mm) | D (mm) | L (mm) | H (mm) |
K |
Obj. č. |
| M4x0,5 | 6 | 3,2 | 1,5 | TX10 | 710077 |
| M4x0,5 | 6 | 4,3 | 1,5 | TX10 | 710060 |
| M4x0,5 | 6 | 6,3 | 1,5 | TX10 | 710061 |

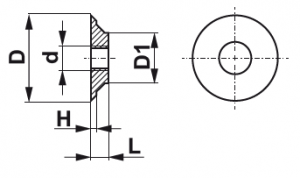

Zápustná matice M4
Použití: v kombinaci se šrouby 710060, 710061, 710077
| d (mm) | D (mm) | L (mm) | D1 (mm) |
H (mm) |
Obj. č. |
| M4x0,5 | 9,9 | 1,6 | 8,4 | 0,6 | 710082 |

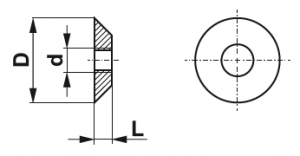

Zápustná matice M4
Použití: v kombinaci se šrouby 710060, 710061, 710077
| d (mm) | D (mm) | L (mm) |
|
Obj. č. | |
| M4x0,5 | 11,8 | 1,7 | 710083 |
Zápustná matice M4
Použití: v kombinaci se šrouby 710060, 710061, 710077
| d (mm) | D (mm) | D1 (mm) | L (mm) |
H (mm) |
Obj. č. |
| M4x0,5 | 11,8 | 8,4 | 2,2 | 0,7 | 710084 |
Šroub se zápustnou hlavou a drážkou
| d (mm) | D (mm) | L (mm) | H (mm) |
K (mm) |
Obj. č. |
| M5x0,8 | 9 | 6 | 2 | 1 | 710085 |
Šroub s půlkulatou hlavou a vnitřní hvězdičkou TORX
| d (mm) | D (mm) | L (mm) | H (mm) |
K (mm) |
Obj. č. |
| M4x0,7 | 9 | 4 | 2,3 | TX15 | 710079 |
| M4x0,7 | 9 | 6 | 2,3 | TX15 | 710080 |
| M4x0,7 | 9 | 9 | 2,3 | TX15 | 710081 |

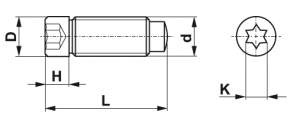

Stavěcí šroub s čípkem a dříkem s vnitřní hvězdičkou TORX
| d (mm) | D (mm) | L (mm) | H (mm) |
K (mm) |
Obj. č. |
| M4x0,7 | 3,8 | 20 | 5 | TX8 | 710075 |
| M5x0,8 | 4,8 | 20 | 5 | TX15 | 710074 |
| M6x1 | 5,8 | 20 | 5 | TX20 | 710073 |
Stavěcí šroub s čípkem a vnitřním šestihranem
| d (mm) | L (mm) | K (mm) |
|
Obj. č. | |
| M8x1 | 16 | 4 | 710044 | ||
| M8x1 | 20 | 4 | 710045 | ||
| M10x1 | 20 | 5 | 710046 | ||
| M10x1 | 30 | 5 | 710047 |
Nejste si stoprocentně jistí, co zkratky v tabulkách znamenají? To není žádná ostuda! V legendě si můžete ověřit, zda jste si to mysleli správně, případně se vzdělat v ostatních zkratkách. Lepší se podívat, než objednat špatně.
