Upínací systémy


Strojní posuv (MEC)
  • Provedení: upínací kužel podle DIN 69893-6, tvar F
  • Kalené a broušené provedení, přesně vyvážené
  • Frézovací trn pro upnutí nástrojů s upínacím otvorem na CNC frézovacích strojích s automatickou výměnou nástrojů
  • Upínače průměr 20 mm jsou dodávány včetně upínacího šroubu typu A
  • K upínačům průměru 30 mm nutno objednat příchytku typ B nebo C

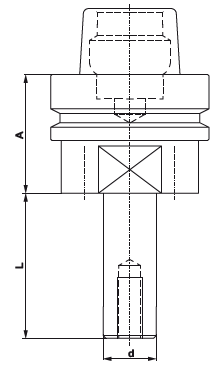

A (mm)d (mm)L (mm)Typ příchytkyObj. č.
452055A900121
452080A900122
453055B/C900123
453090B/C900124

Další rozměry na objednávku.

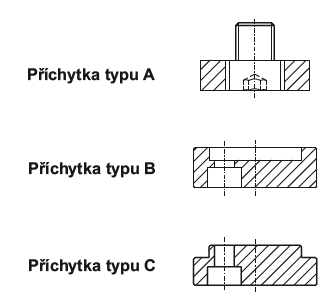

Samostatné příchytky pro trny ø30 mm

Typ příchytkyObj. č.
B901023
C901024
